360°致力PVC助剂应用解决方案 钙锌稳定剂诚信生产商

免费提供技术咨询 上门服务400-118-8511

佳百特新闻案例

PVC竹木纤维墙板生产中的问题怎么解决?

返回列表 来源: 发布日期: 2020.11.25

一、竹木纤维墙板常见断面断筋的解决办法:

原因分析:PVC竹木纤维墙板在生产过程中,由于内外润滑搭配不平衡,调剂剂熔体强度不够,塑化较差,韧性不够,以及模具压力不够,料流不稳等原因导致断筋。

解决方案:检修模具,适当调整压力,使物料流速均匀,调整润滑剂的用量达到最佳的塑化效果,选择塑化较快且粘度熔体强度较大的发泡调节剂,并适当添加我司新开发的塑化型的抗冲改性剂P-106,保证物料的塑化,增加韧性,使断面的筋能够顺利挤出成型。

二、竹木纤维墙板板面发脆的问题:

原因分析:主要是物料塑化不足或者过塑化导致,再就是填充过大,增韧剂添加量不足,或者质量差等原因造成。

解决方案:调整螺筒和模具的温度,或者调整润滑体系和加工助剂的用量,使物料塑化刚好,在保证填充的情况下,适当增加抗冲改性剂的用量,我司的抗冲改性剂P-106兼具分散,增塑和增韧的作用,可有效的解决墙板板面发脆的问题。

三、竹木纤维墙板超重的问题:

原因分析:螺筒温度低,外滑较多,调节剂用量不够或者质量差,发泡剂发气量小等原因导致。

解决方案:适当升高螺筒模具温度,减少外滑PE蜡的用量,增加调节剂 和发泡剂的用量,可选择我司专门针对墙板的调节剂P-501 墙板专用发泡剂JN-801,解决墙板超重的问题。

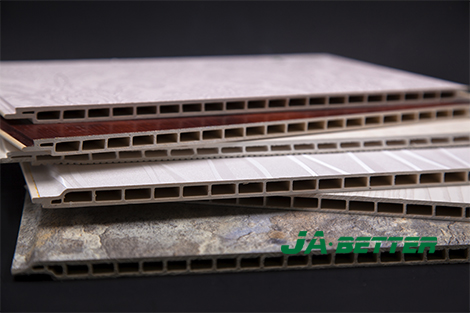

墙板3

快装墙板4

青岛        佳百特            专注pvc助剂十余载,与青岛科技大学高分子学院建立长期技术合作,成立佳百特合作实验室。凭借着各行业丰富的应用经验和认真负责的技术服务团队,可根据客户需求进行产品成分分析、性能评价以及开发定制化产品,解决客户生产中的一切疑难杂症。公司客户遍布全国,并且远销东南亚,印巴,中东,非洲,南美,俄罗斯等国家。免费技术服务热线:400 118 8511

【相关推荐】

咨询热线

400-118-8511
